工業屏的液晶屏接口 常用的LCD液晶屏之中的接口定義

　　工業屏的液晶屏接口中比較常用的一些LCD液晶屏接口定義是哪些?對于一些剛接觸LCD液晶屏的新人或許是比較難理解，今天就借這個機會給大家普及下工業屏的液晶屏接口定義。

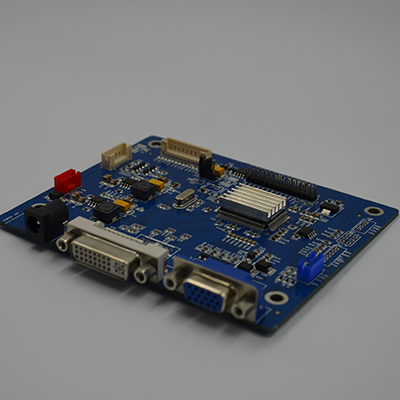

　　比較常用的一些LCD液晶屏接口定義

　　20PIN 單6的定義：

　　3.3V 3.3V

　　1：電源2：電源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(4組相同阻值)

　　20PIN雙6的定義：

　　1：電源2：電源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(8組相同阻值)

　　20PIN單8的定義：

　　1：電源2：電源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(5組相同阻值)

　　30PIN單6的定義：

　　1：空2：電源3：電源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(4組相同阻值)

　　30PIN單8的定義：

　　1：空2：電源3：電源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(5組相同阻值)

　　30PIN雙6的定義：

　　1：電源2：電源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+

　　30PIN雙8的定義：

　　1：電源2：電源3：電源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-

　　28：CLK2+ 29：RB3- 30：RB3+

　　每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(10組相同阻值)

　　一般14PIN、20PIN、30PIN為LVDS接口，

　　25、31、40、41、60、70、75、80、100PIN接口為TTL接口，其中41PIN以下為單6位，60PIN以上為雙六位屏

　　50、80(50+30)PIN接口的為RSDS接口。單排白色線。

　　14+20IN接口為TMDS接口，少得很!

　　以上就是關于工業屏常用的LCD液晶屏接口定義的解釋，如果想采購相關的液晶屏，可以聯系杭州精顯官方的工作人員，會為您提供更加詳細的信息。
