TV液晶屏有哪些結構設計？

文章出處：未知人氣：發表時間：2021-08-26

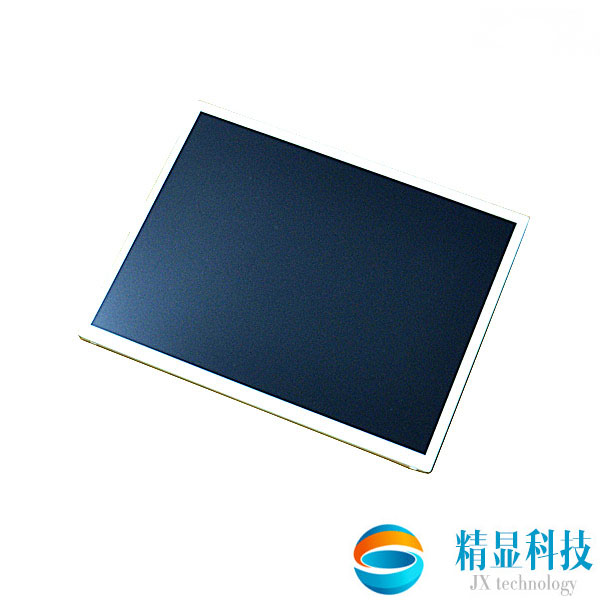

現在智能產品很受大家歡迎。許多制造商將進入這個行業。在這里，小編會為你談?wù)凾V液晶屏。其結構主要包括：液晶顯示模塊，電源模塊、驅動模塊和鑰匙模塊。通常，LCD模塊制造商在生產前已完成電磁兼容性（EMC）測試。EMC是液晶屏TV 設計中不可避免的重要問題。如果EMC設計不好，將導致電視廣播過程中的抗干擾能力弱、水波紋和頻閃問題，嚴重時將無法觀看。以下是EMC關鍵部件設計的簡要說明：

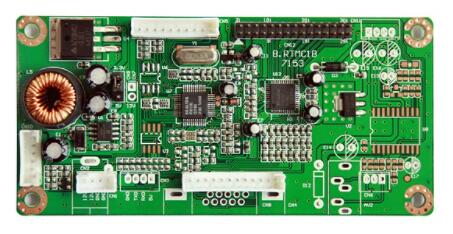

1.液晶驅動板設計

克服電磁干擾最重要的手段是接地。液晶模塊屏電視主驅動板主要包括：模擬信號部分、高速數字電路部分、噪聲源DC-DC電源部分。停留液晶屏TV 電源部分（DC-DC）的接地主要與解碼、主芯片處理等其他部分的接地分離，以減少電源接地對圖像顯示和電視聲音的干擾。DC-DC電源和接地：在印刷電路板上，電源線和接地線是最重要的。讓模擬電路和數字電路分別有各自的電源和接地路徑。

2.整機設計

防護罩的使用：通常，液晶顯示模塊、主控制板和電源部分需要屏蔽罩。主芯片的主頻是產生電磁干擾的主要原因。主頻的頻率諧波最容易產生電磁干擾。在電磁兼容實驗中，主頻的頻率和諧波的位置都有很大的電磁干擾。在設計中，應在主芯片上增加一些屏蔽措施。主要的屏蔽措施是在數字板上增加一個金屬屏蔽。增加屏蔽罩是抵抗電磁干擾最有效的方法。

3.電源模塊設計

　　液晶屏TV 電源部分采用開關電源。開關電源產生電磁干擾的原因非常復雜。電源部分的兩個主要功能是驅動LCD屏幕的背光，并為其他模塊（包括驅動模塊和按鍵模塊）提供直流電源。電源模塊的設計直接影響整個系統。如果設計不好，會導致電視機產生較大的水波，嚴重時會導致電視機故障。同時，將嚴重影響附近其他設備的正常使用。
