lcd1602顯示原理及引腳說明

文章出處：未知人氣：發表時間：2018-05-31

液晶顯示簡介

①液晶顯示原理

液晶顯示的原理是利用液晶的物理特性，通過電壓對其顯示區域進行控制，有電就有顯示，這樣即可以顯示出圖形。液晶顯示器具有厚度薄、適用于大規模集成電路直接驅動、易于實現全彩色顯示的特點，目前已經被廣泛應用在便攜式、數字?jǐn)z像機、PDA移動通信工具等眾多領域。

②液晶顯示器的分類

液晶顯示的分類方法有很多種，通常可按其顯示方式分為段式、字符式、點陣式等。除了黑白顯示外，液晶顯示器還有多灰度有彩色顯示等。如果根據驅動方式來分，可以分為靜態驅動（StaTIc）、單純矩陣驅動（Simple Matrix）和主動矩陣驅動（AcTIve Matrix）三種。

③液晶顯示器各種圖形的顯示原理：

線段的顯示

點陣圖形式液晶由M&TImes;N個顯示單元組成，假設LCD顯示屏有64行，每行有128列，每8列對應1字節的8位，即每行由16字節，共16&TImes;8=128個點組成，屏上64×16個顯示單元與顯示RAM區1024字節相對應，每一字節的內容和顯示屏上相應位置的亮暗對應。例如屏的第一行的亮暗由RAM區的000H——00FH的16字節的內容決定，當（000H）=FFH時，則屏幕的左上角顯示一條短亮線，長度為8個點；當（3FFH）=FFH時，則屏幕的右下角顯示一條短亮線；當（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H時，則在屏幕的頂部顯示一條由8段亮線和8條暗線組成的虛線。這就是LCD顯示的基本原理。

字符的顯示

用LCD顯示一個字符時比較復雜，因為一個字符由6×8或8×8點陣組成，既要找到和顯示屏幕上某幾個位置對應的顯示RAM區的8字節，還要使每字節的不同位為“1”，其它的為“0”，為“1”的點亮，為“0”的不亮。這樣一來就組成某個字符。但由于內帶字符發生器的控制器來說，顯示字符就比較簡單了，可以讓控制器工作在文本方式，根據在LCD上開始顯示的行列號及每行的列數找出顯示RAM對應的地址，設立光標，在此送上該字符對應的代碼即可。

漢字的顯示

漢字的顯示一般采用圖形的方式，事先從微機中提取要顯示的漢字的點陣碼（一般用字模提取軟件），每個漢字占32B，分左右兩半，各占16B，左邊為1、3、5……右邊為2、4、6……根據在LCD上開始顯示的行列號及每行的列數可找出顯示RAM對應的地址，設立光標，送上要顯示的漢字的第一字節，光標位置加1，送第二個字節，換行按列對齊，送第三個字節……直到32B顯示完就可以LCD上得到一個完整漢字。

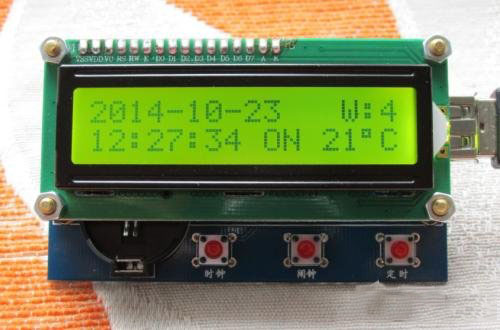

1602LCD主要技術參數：

顯示容量：16×2個字符

芯片工作電壓：4.5—5.5V

工作電流：2.0mA（5.0V）

模塊最佳工作電壓：5.0V

字符尺寸：2.95×4.35（W×H）mm

引腳說明

第1腳：VSS為地電源。

第2腳：VDD接5V正電源。

第3腳：VL為液晶顯示器對比度調整端，接正電源時對比度最弱，接地時對比度最高，對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度。

第4腳：RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。

第5腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作。當RS和R/W共同為低電平時可以寫入指令或者顯示地址，當RS為低電平R/W為高電平時可以讀忙信號，當RS為高電平R/W為低電平時可以寫入數據。
