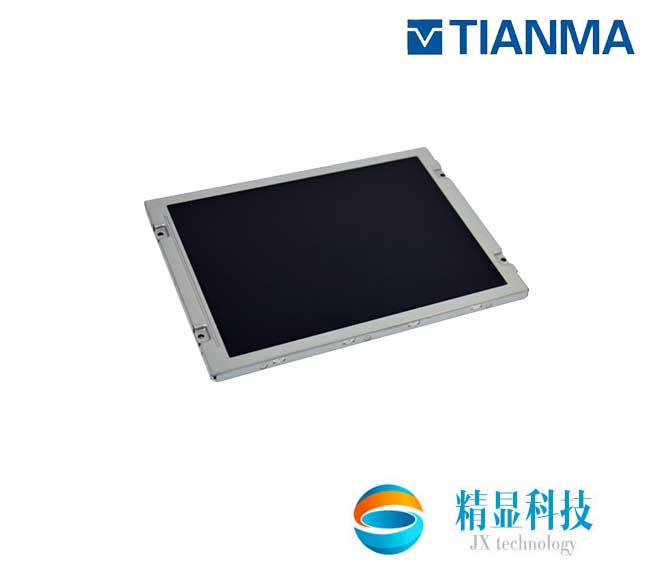

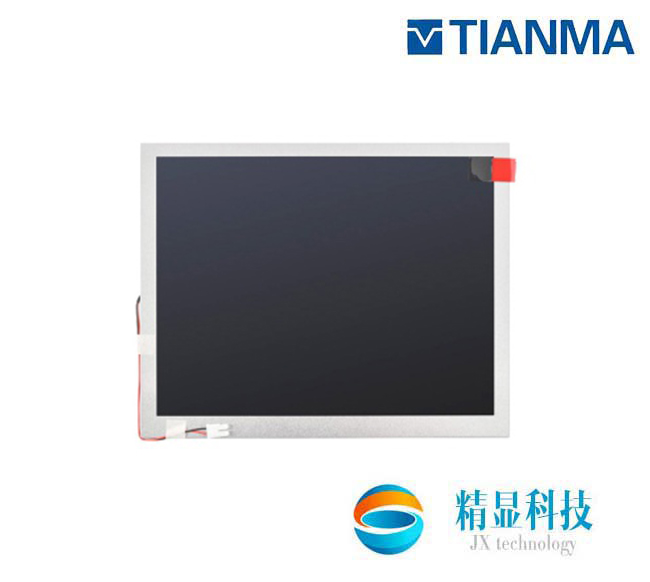

TM084SDHG01天馬8.4寸工業液晶屏
- 品牌：天馬
- 尺寸：8.4寸
- 型號：TM084SDHG01
- 分辨率：800*600
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、天馬8.4寸液晶模組TM084SDHG01應用特征
|
基本信息 : |
制造商 | 天馬 | 面板型號 | TM084SDHG01 |
| 面板尺寸 | 8.4” | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、天馬8.4寸液晶模組TM084SDHG01結構詳情
| 像素特征 : | 像素數量 | 800(RGB)×600 ,SVGA | 點間距 | 0.071×0.213mm(W×H) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.213×0.213mm(W×H) | |
| 結構尺寸 : | 顯示區域 | 170.4(W)×127.8(H) mm | 可視區域 | 173.8(W)×131.2(H) mm |
| 外觀尺寸 | 203(W)×142.5(H) mm | 外觀厚度 | 5.7±0.5 mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3(H:V) | 外觀形狀 | - | |
| 其它特征 : | 重量 | - | 表面處理 | 霧面 |
三、天馬8.4寸液晶模組TM084SDHG01光學詳情
|
基本信息 : |
面板亮度 | 250 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 推薦視角 | - | 反應時間 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | - | 亮度均勻性 | 1.33 (Typ.)(9 points) |
四、天馬8.4寸液晶模組TM084SDHG01電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉（水平/垂直） |
| 功率總耗 : | - |
五、天馬8.4寸液晶模組TM084SDHG01背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 50K(Typ.) (Hours) | ||||
| 數量 | - | 位置 | 側入式光源 | |||||
| WLED驅動電氣 : | 電壓輸入 | 12±0.5V | 電流輸入 | - | ||||
| 功率消耗 | - | |||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | 含LED驅動器 | ||||
六、天馬8.4寸液晶模組TM084SDHG01信號詳情
| 信號系統 : | LVDS（1 ch,6/8-bit） | ||||||
| 信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | - | |||
| 功率消耗 | - | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 慶良 | 107A20-0021RA-G3-R | 1.0 mm | 20pins | 1 pcs | LVDS-20P1C8B-140A | ||
七、天馬8.4寸液晶模組TM084SDHG01包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 36 pcs / 箱 | - |
544×365×250 mm |
