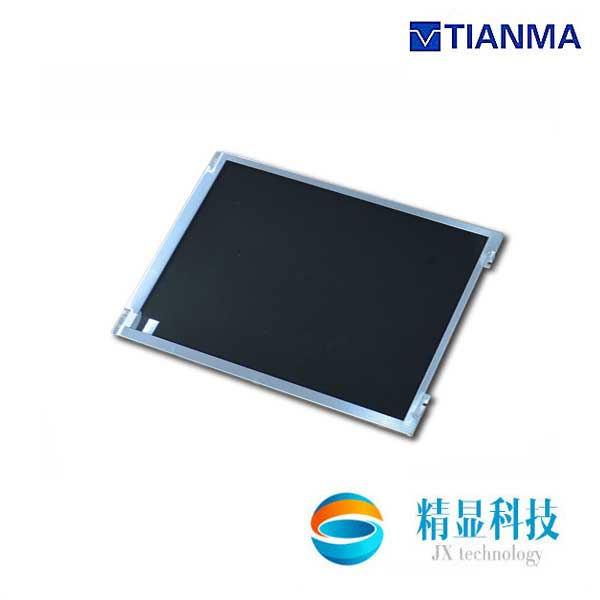

天馬液晶模組10.1寸LCD工業屏TM101JDHP01

品牌：天馬
尺寸：10.1英寸
型號：TM101JDHP01
分辨率：1280（RGB）* 800(WVGA)
咨詢熱線：15382323032

產品詳情
聯系我們

天馬液晶模組10.1寸LCD工業屏TM101JDHP01 基本參數資料

品牌

天馬(TIANMA)

面板型號

TM0101JDHP01

工作溫度

-10 ~ 50°C

存儲溫度

-20 ~6 0°C

天馬液晶模組10.1寸LCD工業屏TM101JDHP01 結構參數資料

液晶屏尺寸

10.1英寸

點分辨率

1280（RGB）* 800(WVGA)

像素密度

149PPI

像素排列

RGB垂直條狀

液晶屏重量

180g（Typ.）

表面處理

Hard coating

顯示區域

216.96*135.6mm（橫*豎）

可視區域

外觀尺寸

229.46*149.1 mm（橫*豎）

外觀厚度

2.5/4.31(Typ./Max.) mm (厚度)

天馬液晶模組10.1寸LCD工業屏TM101JDHP01 光學參數資料

顯示模式	SFT，常黑顯示，透射式	顯示亮度	400 cd/m^2 (Typ.)
顯示顏色	16..7M(8-bit)	白色色度	x:0.300; y:0.324
響應時間	10/15(Typ.)(Tr/Td)(ms)	對比度	800:1 (Typ.) (透射)

天馬液晶模組10.1寸LCD工業屏TM101JDHP01 信號參數資料

信號大類	LVDS	信號小類	LVDS（1ch,8 -bit）
面板電壓	3.3 V（Typ.）	接口類型	端子
輸入電壓	12.0±1.2 V	輸入電流	-
接口腳數	40pins	光源類型	WLED

天馬10.1英寸TM101JDHP01液晶屏特點：白光LED背光，有WLED背光，無背光驅動，無觸摸。顯示區域尺寸為216.96×135.6 (寬×高) mm，外觀尺寸為229.46(寬)×149.1(高)×4.6(厚) mm，表面處理為Hard coating，產品凈重180g (Typ.)。背光方面此產品采用了3S11P WLED發光的側入式光源，光源的使用壽命為30K小時，不含背光驅動。
