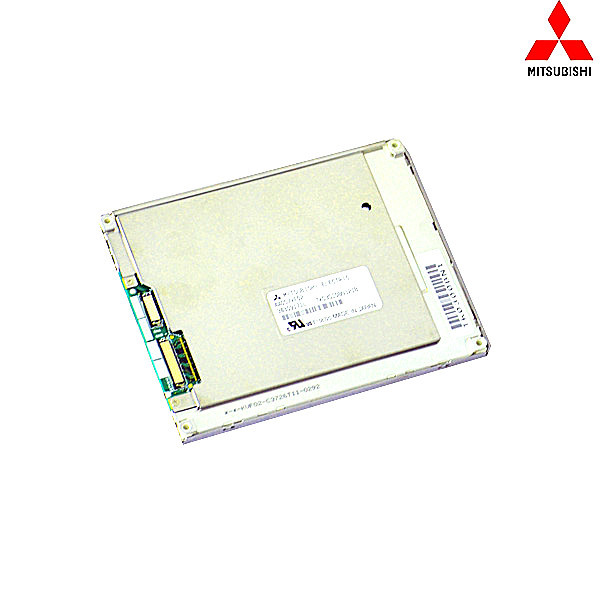

（已停產）三菱10.4寸超高亮度工控液晶模組AA104VJ12-三菱工控
- 品牌：三菱
- 尺寸：10.4寸
- 型號：AA104VJ12
- 分辨率：640*480
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、三菱10.4寸超高亮度工控液晶模組AA104VJ12應用特征
|
基本信息： |
制造商 |
三菱（MITSUBISHI） |
面板型號 |
AA104VJ12 |
|
面板尺寸 |
10.4英寸 |
面板應用 |
工業，戶外高亮 |
|
|
面板類型 |
a-Si TFT-LCD , 液晶模組 |
|||
|
工作環境： |
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-20 ~ 80 °C |
|
RoHS狀態 |
RoHS |
抗振性能 |
1.0G (9.8 m/s²) |
|
|
典型特征： |
表面霧面，6/8位灰階可選，廣視角，風景模式,高亮度，白光LED背光，背光壽命大于10萬小時，180度翻轉顯示 |
|||
二、三菱10.4寸超高亮度工控液晶模組AA104VJ12結構詳情
|
像素特征 : |
像素數量 |
640(RGB)×480 , VGA |
點間距 |
0.110×0.330 (H×V)mm |
|
像素布局 |
RGB垂直條狀 |
像素間距 |
0.330×0.330 (H×V)mm |
|
|
結構尺寸 : |
顯示區域 |
211.2(H) × 158.4(V)mm |
可視區域 |
215.4(H) × 161.8(V)mm |
|
外觀尺寸 |
230(H) × 180.2(V) mm |
外觀厚度 |
9.5±0.5 (Typ./Max.) mm |
|
|
外觀特征 : |
外觀形狀 |
平面矩形 |
風景肖像 |
風景模式 |
|
寬高比 |
4:3 (H:V) |
外觀形狀 |
-- |
|
|
安裝孔位 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
470g (Typ.) |
表面處理 |
霧面，Hard coating (3H) |
三、三菱10.4寸超高亮度工控液晶模組AA104VJ12光學詳情
|
基礎信息 : |
面板亮度 |
1500 cd/m² (Typ.) |
對比度 |
800:1 (Typ.) (透射) |
|
可視角度 |
80/80/80/60 (Typ.)(CR≥10) |
光學模式 |
TN，常白顯示，透射式 |
|
|
推薦視角 |
6 o'clock |
反應時間 |
4/12 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
X:0.313; Y:0.329 |
顯示顏色 |
262K/16.7M (6-bit / 8-bit ) |
|
色域 |
40% NTSC (CIE1931) |
亮度變動 |
1.30 (Max.)(5 points) |
|
|
顯示性能 : |
室外可視性 |
是 |
四、三菱10.4寸超高亮度工控液晶模組AA104VJ12電子詳情
|
工作頻率 : |
60Hz |
|
翻轉掃描 : |
翻轉 (180°) |
|
功率消耗 : |
8W (Typ.) |
五、三菱10.4寸超高亮度工控液晶模組AA104VJ12背光詳情
|
背光特征 : |
燈管類型 |
WLED |
是否可換 |
No |
燈管壽命 |
100K(Typ.) (Hours) |
|
數量 |
2 strings |
燈管形狀 |
2串 |
位置 |
側入式光源 |
|
|
燈管電氣 : |
電壓輸入 |
25.4/29.4V (Typ./Max.) |
電流輸入 |
140/150mA (Typ./Max.) |
||
|
接口特征 : |
類型 |
端子 |
燈管驅動 |
無 |
||
|
接口詳情 : |
腳間距 |
Pin 數量 |
數量 |
腳定義 |
||
|
1.0 mm |
6 pins |
1 pcs |
BLE-6PINS-NNCAAC- |
|||
六、三菱10.4寸超高亮度工控液晶模組AA104VJ12信號詳情
|
信號系統 : |
LVDS (1 ch, 6/8-bit) |
|||
|
信號電氣 : |
輸入電流 |
250/350mA (Typ./Max.) |
輸入電壓 |
3.3V (Typ.) |
|
接口特征 : |
類型 |
端子 |
||
|
端子詳情 : |
腳間距 |
Pin 數量 |
數量 |
腳定義 |
|
1.25 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-010H |
|
