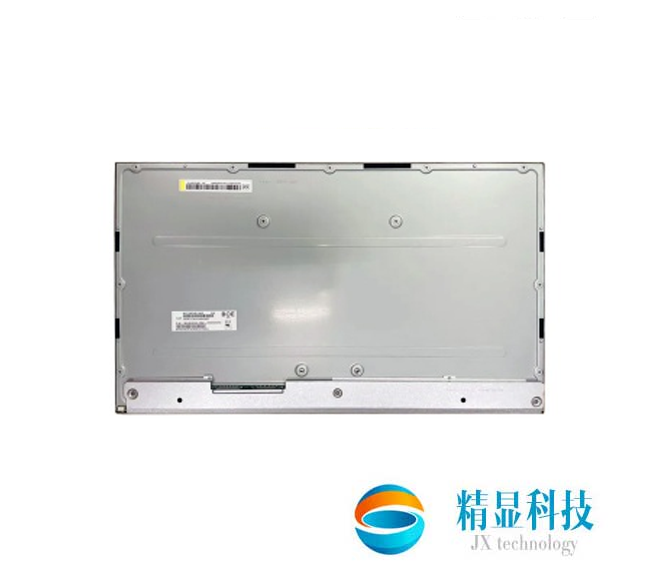

京東方23.8寸 MV238FHM-NG0 分辨率1920*1080 對比度1000:1 常黑顯示 霧面
- 品牌：京東方
- 尺寸：23.8寸
- 型號：MV238FHM-NG0
- 分辨率：1920*1080
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、京東方液晶模組MV238FHM-NG0應用特征
|
基本信息 : |
制造商 | 京東方 (BOE) | 面板型號 | MV238FHM-NG0 |
| 面板尺寸 | 23.8英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | 0 ~ 50℃ | 存儲溫度 | -20 ~ 60℃ |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、京東方液晶模組MV238FHM-NG0結構詳情
| 像素特征 : | 像素數量 | 1920(RGB)×1080, FHD | 點間距 | 0.0915×0.2745 (H×V)mm |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.2745×0.2745 (H×V) [92PPI] mm | |
| 結構尺寸 : | 顯示區域 | 527.04(H) × 296.46(V) mm | 可視區域 | - |
| 外觀尺寸 | 535(H) × 313(V) mm | 外觀厚度 | 8.7/13.7 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形, 3邊無邊框 | 風景肖像 | 風景模式 |
| 寬高比 | 16:9 (H:V) | |||
| 其它特征 : | 重量 | 2.20Kgs (Typ.) | 表面處理 | 霧面 (Haze 25%)，Hard coating (3H) |
三、京東方液晶模組MV238FHM-NG0光學詳情
|
基本信息 : |
面板亮度 | 350 cd/m² (Typ.) | 對比度 | 1000：1(Typ.)(透射） |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | ADS，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 反應時間 | 5.9 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (8-bit) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、京東方液晶模組MV238FHM-NG0電子詳情
| 工作頻率 : | 144Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 22.6W (Typ.) |
五、京東方液晶模組MV238FHM-NG0背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 30K (Min.) 小時 | |||
| 數量 | 4 strings | 位置 | 側入式光源(底部) | ||||
| WLED驅動電氣 : | 電壓輸入 | 58/60V (Typ./Max.) | 電流輸入 | 78mA (Typ.) | |||
| 功率消耗 | 18.1/18.72W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | - | |||
六、京東方液晶模組MV238FHM-NG0信號詳情
| 信號系統 : | LVDS (4 ch, 8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | 0.9/2.4A (Typ./Max.) | |||
| 功率消耗 | 4.5/12.0W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 宇宙 | IS050-C41B-C39-S | 0.5 mm | 41 pins | 1 pcs | - | ||
七、京東方液晶模組MV238FHM-NG0包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 622×321×417 |
